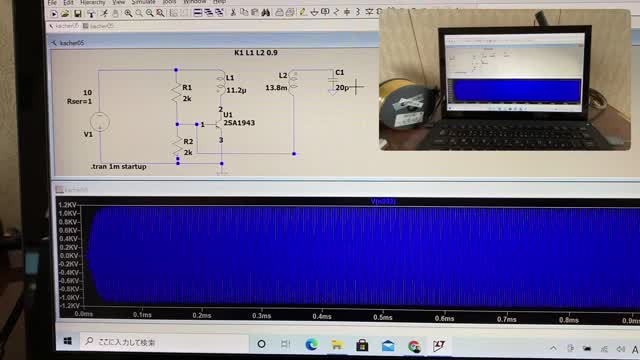

2021.5.19 空芯昇圧コイルのLTSpiceシミュレーション3

前回の結果と、前々回の結果と合わせれば、2000ボルトを超える昇圧が可能だと記載していましたが、実際には三つ目のコイル（エクストラコイル）を追加して適切なインダクタンスを設定すれば35000ボルトまで昇圧するとのシミュレーション結果を得ました。

インダクタンス比の設定はコイル径とコイル長および巻線数によって様々に設定可能です。また従来理論では巻線長と周波数の昇圧効果は考慮されていないためシミュレーションされていません。したがって実際にはそれらを考慮する事でコイルの形式はかなり限定されるはずです。

今回は往路励起のみで往復励起（プッシュプル）方式ではありません。
