【非公開】2021.3.26 空芯二重コイルの共振テスト

時計回り巻き二重コイルの共振テストを行いました。トランジスタとチョークインダクタの温度上昇を抑えると継続的に共振します。

二層コイルの材料は、エナメル線0.7ミリ、セラミックコンデンサー、抵抗です。

回路の材料は、インダクタ、チョークインダクタ、セラミックコンデンサー、抵抗値、ツェナーダイオード、ダイオード、トランジスタ、導線です。

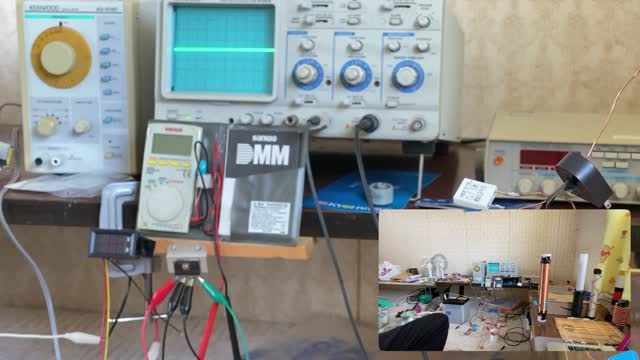

テスト機材は、12vバッテリー、整流器、デジタル電圧計、デジタル電圧電流計、周波数カウンター、コイル、オシロスコープ、電流測定プローブ、クリップコード、クーリングファンです。
