025.[Geo-Physical] GPRSoft Pro Basics - part 1 - Open, view and save

The 1, 2, and 3-dimensional shapes of underground targets are generated through inversion of data acquired by GPR (Ground-penetrating radar, Python 3). And which of these multi-dimensional shapes to select is determined by the analyst at each time based on the analysis purpose.

When analyzing GPR data, the dowser focuses on the one-dimensional waveform above all else. When he wants to see the waveform, he uses Prism2. The waveform shown in Prism2 allows the viewer to intuitively see the polarity reversal or the degree of attenuation.

However, when he wants to determine the exact depth and location of the target, or calculate the electromagnetic wave speed to the target to determine whether it is caused by air waves or not, or specify the range of a uniform medium, he uses Geosoft Pro. Because its algorithm achieves the purpose of the dowser. However, the electromagnetic wave speed in the medium divided by a curve cannot be known by the Geosoft Pro. This is its fatal flaw.

The velocity of electromagnetic waves in a medium with curved sections can be measured by software called the GPR-SLICE, but the dowser has not yet purchased the famous GPR-SLICE. It is a pity.

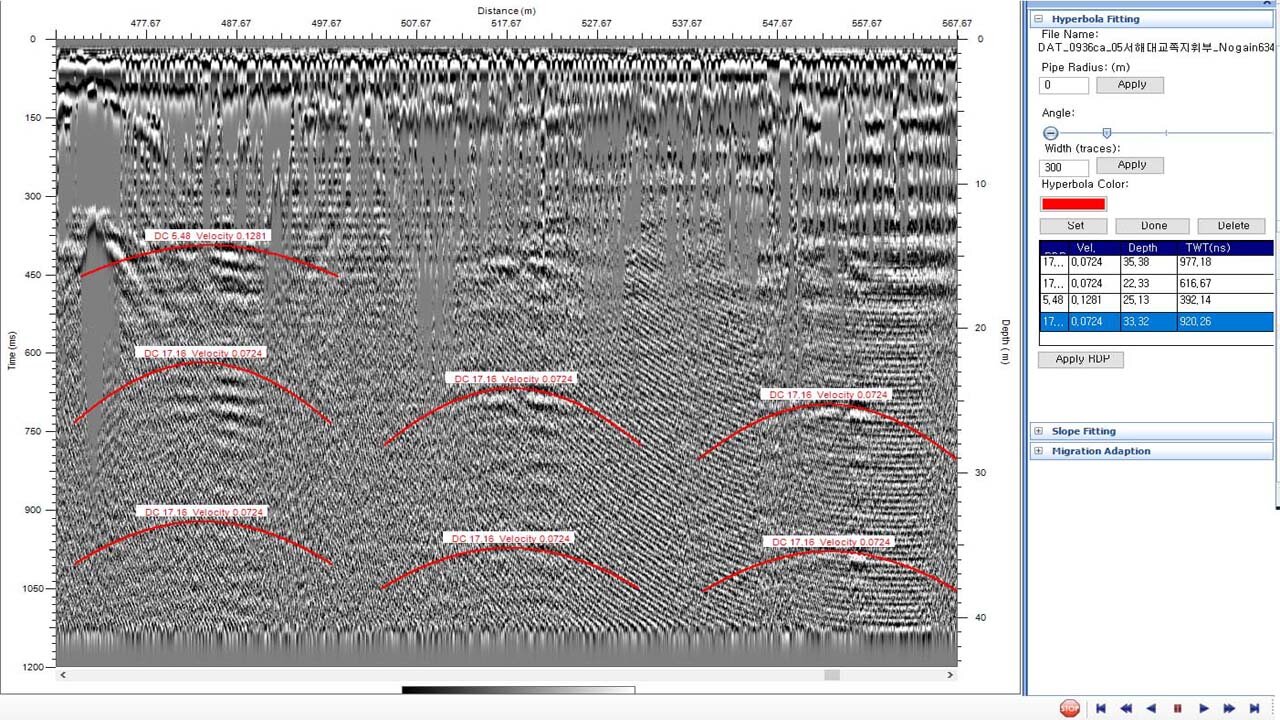

The thumbnail in this video is a Geosoft Pro profile showing the set of hyperbolas and their ringings created by the reflected wave lines at the interface of a medium with a dielectric constant of 17.16. The speed of the wave in question is 0.0724 meters per nanosecond. So it is not an EM wave in air, but a hyperbola hitting an underground target. And the dielectric constant of the medium to that target (17.16) is close to that of wet sand (20-30), but within the range of Shales (5-15), Silts (5-30), and Clays (4-40). However, it is not that of Rock (6). So the medium through which the wave traveled at 0.0724 meters per nanosecond could not be rock, but rather Shale (0.09 m/ns) or Saturated Sand (0.06 m/ns). This is the area near the 2nd Fleet in Pyeongtaek (South Korea), where the pivotal underground tunnel leading to the pivot underground square passes, and is a dowsed location.

Finally, when the dowser wants to intuitively grasp the three-dimensional shape of the target and view it from various angles, he likes to use Boxler4. Boxler4, which is linked to Python 3 data, is a very powerful 3D processing tool for '.sgy' files. Through Boxler4, the dowser was able to see with his own eyes the underground tunnel line leading to the underground square where the gold was stolen in Busan Munhyeon-dong, and he was able to confirm the barrels of tanks positioned inside the underground square from various angles. In addition, Boxler4, one of Goldensoft's product groups, can create data contours directly through the linked Surfer and map them to satellite maps such as Google Earth, and can draw a cross-section based on the analysis of the borehole core through the linked Didger. These are very useful software for DUMBs prospectors.

In fact, unless there are special cases, the performance of geophysical exploration equipment is similar. What is important is the software. This is because the explorer achieves his/her goal through the software.

땅속 타깃의 1,2,3차원의 모양은 GPR(지중레이더, 파이선3) 에의해 획득된 데이터들의 역산을 통해서 생성된다. 그리고 이 여러차원의 모양들 중 어느 것을 선택할지는 분석자의 그때 그때 분석 목적에 따라 판단된다.

그 다우저는 GPR 데이터를 분석할 때 무엇보다 1차원적인 파형에 집중한다. 파형을 보고 싶을 때 그는 Prism2를 사용한다. 프리즘2에서 보여지는 파형은 극성의 전도나 감쇄정도가 보는 이의 눈에 쏘옥 들어오기 때문이다.

그러나 타깃의 정확한 심도와 위치를 확인하려 하거나, 타깃까지의 전자기파 속도를 계산하여 그것이 공중파로 인한 것인지 아닌지를 파악하려 하거나, 또는 균등한 매질의 위 아래 범위를 특정하려고 할 때는 지오소프트 프로를 사용한다. 그것은 이에 관한 알고리즘이 그것을 가능하게 해 주기 때문이다. 그러나 곡선으로 경계지워지는 매질에서의 전자기파 속도는 지오소프트 프로에서는 알 수 없다. 이게 치명적인 단점이다.

곡선 경계를 지닌 매질에서의 전자기파 속도는 GPR-SLICE라는 소프트웨어에서 측정가능하나, 그러나 아직 그 다우저는 그 유명한 GPR-SLICE을 아직 구입하지 못했다. 애석한 일이다.

이 영상에서의 썸네일은 비유전율 17.16의 매질면에서의 반사파 라인이 그려내는 하이퍼볼라 셋과 그 링잉들을 보여주는 지오소프트 프로의 프로파일이다. 문제의 그 전자기파의 속도는 나노 초 당 0.0724 미터(m/nano second)이다. 따라서 그것은 공기 속의 전자기파가 아니므로, 땅속 타깃에 걸리는 하이퍼볼라이다. 그리고 그 타깃까지의 매질의 비유전율(17.16)은 젖은 모래(20~30)에 가까우나, Shales(5~15)과 Silts(5~30)와 Clays(4~40)의 범위 안에 있다. 그러나 Rock(6)의 비유전율은 아니다. 따라서 나노 초 당 0.0724m 속도를 지닌 그 전자기파가 통과한 매질은 바위rock가 아니고 Shale(0.09 m/ns) 이나 젖은 모래Saturated Sand(0.06m/ns)일 수 있다. 이곳은 평택 2 함대 인근(남한)으로서 기축광장으로 들어가는 기축라인이 지나는 곳으로 다우징된 곳이다.

마지막으로 그 다우저는 타깃의 입체적인 모습을 직관적으로 파악하여 그것을 여러 각도에서 보려 할 때는 복슬러4를 애용한다. 파이선3의 데이터와 연계되는 복슬러4는 '.syg' 파일의 아주 강력한 3D 프로세싱 툴이다. 복슬러4를 통해서 부산문현동 금도굴 광장으로 인입하는 뻥 뚤린 땅굴라인을 그 다 우 저 는 자신의 눈으로 볼 수 있 었으며, 실물 그대로의 탱크의 포신을 여러 각도에서 확 인 할 수 있 었 다. 뿐만 아니라 골든소프트사의 제품 군 중의 하나인 복슬러4는 연계되는 Surfer를 통해서 데이터 등고선들을 직접 만들어 그것들을 구글어쓰 등의 위성지도에 매핑할 수 있으며 그리고 Didger를 통해서 시추공 코어 분석에 기반한 단면도를 그려낼 수 있다. DUMBs 탐사자들에게는 아주 유용한 소프트웨어들이다.

사실 틀별한 경우가 아니면 물리탐사 장비들은 성능들이 비슷하다. 중요한 것은 소프트웨어다. 소프트웨어를 통해서 탐사자는 자신의목적을 달성하기 때문이다.
