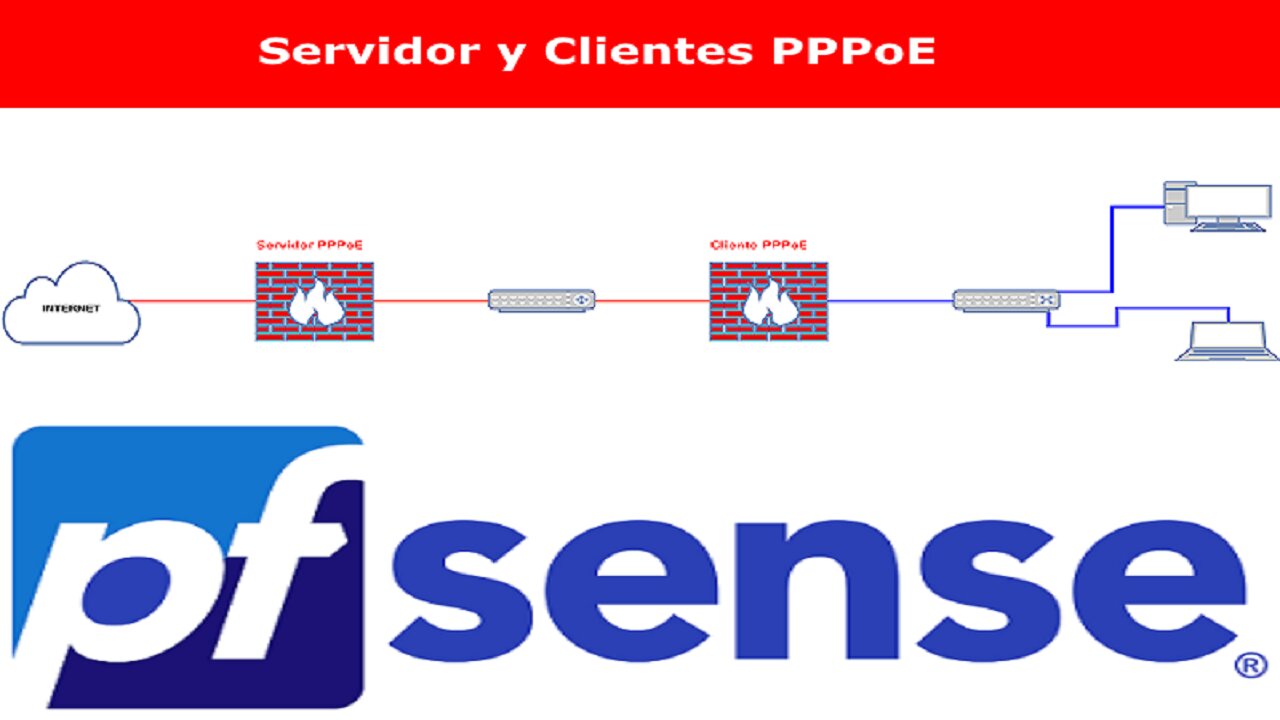

Este es un vídeo tutorial en donde muestro la configuración de un Servidor PPPoE y dos Clientes PPPoE todos con la plataforma de pfSense. Debido a que no mostré las configuraciones de los Adaptadores de Red Virtuales de cada Máquina Virtual para las instalaciones de pfSense, por este medio textualmente le mostraré cómo configuré dichos NICs Virtuales para cada VM.

Servidor PPPoE FW1LAB:

1. WAN - VMnet0 (Bridged) - 192.168.0.122/25.
2. LAN - VMnet1 (Host-Only) - 192.168.10.254/24.
3. PPPOE - LAN Segment - 172.20.20.254/32.
4. IP Alias - Interfaz PPPOE - 10.20.20.1/32.

*El IP Alias fue la Puerta de Enlace de la Subred PPPoE 172.16.20.0/30.
*La Subred de la Red Local o LAN del FW1LAB fue la 192.168.10.0/24.

Cliente PPPoE FW2LAB:

1. WAN - LAN Segment - Interfaz PPPoE del FW1LAB - 172.16.20.1/32.
2. LAN - LAN Segment - Subred 192.168.20.0/24 - 192.168.20.254/24.

Cliente PPPoE FW3LAB:

1. WAN - LAN Segment - Interfaz PPPoE del FW1LAB - 172.16.20.2/32.
2. LAN - LAN Segment - Subred 192.168.30.0/24 - 192.168.30.254/24.
